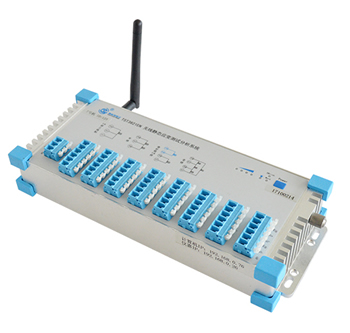

TST3821EN无线静态应变仪
概 述:

TST3821EN无线静态应变仪,广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。每台采集箱内置智能锂电池组、ZigBee无线通讯模块、放大器、A/D转换器等,通过无线通讯控制器进行数据接收,****限度保护测试人员的人身安全。
1、应用范围

1.1在布线困难的场合,完成全桥、半桥、1/4桥(120Ω两线制公共补偿)、1/4桥(120Ω三线制自补偿)状态的静态应力应变测量和分析;

1.2配合各种桥式传感器,可实现压力、力、荷重、位移等物理量的测量和分析;

1.3与热电偶配合,软件自动查询热电偶分度号,对温度进行测量。
2、特点

2.1 体积小巧,方便携带;

2.2 安装方便,可使用强磁吸盘安装,免除繁琐的现场布线;

2.3 采用进口高性能固态继电器,通过特殊的电路设计,消除了开关切换时,接触电势的变化对测量结果造成的影响

2.4 先进的隔离技术和合理的接地,使系统具有极强的抗干扰能力,适用于各种工程现场的检测;

2.5 ZigBee和以太网两种通讯方式

(1) 采用ZigBee无线通讯技术,在视距情况下,模块间****通讯距离可达500米;

(2) 采用以太网通讯,****通讯距离可达100米,通过中继,传输距离更远;

2.6 独立化模块设计,每个数据采集模块可测量8个测点,每台计算机可控制1024个测点;

2.7 与计算机通讯采用ZigBee控制器或以太网,控制器采用USB供电,方便现场使用;

2.8 ZigBee通讯时最高采样速率1Hz/测点,以太网通讯时最高采样速率5Hz/测点,最高分辨率1με;

2.9多种桥路方式切换:通过软件设置全桥、半桥、1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)的状态,使用方便灵活,操作简单;

2.10内置8G存储空间,完善的文件管理系统,方便离线采集;

2.11 内置锂电池,支持仪器长时间连续工作。

技术指标

1、技术参数
1.1 测量点数:每个采集模块有8个测点,单台计算机最多1024个测点;

1.2 适用应变计电阻值:

1.2.1 1/4桥(120Ω两线制公共补偿)、半桥、全桥:60Ω~10000Ω任意设定;

1.2.2 1/4桥(120Ω三线制自补偿):120Ω或350Ω(订货时确定一种)

1.3 最高采样速率:

1.3.1ZigBee通讯时最高采样速率1Hz/测点;

1.3.2以太网通讯时最高采样速率5Hz/通道;

1.4 应变计灵敏度系数:1.0~3.0自动修正;

1.5 供桥电压(DC):2V;

1.6 桥路类型:1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)、半桥、全桥;

1.7 测量应变范围:±20000με;

1.8 最小分辨率:1με;

1.9 电压量程:±20mV,±5000mV;

1.10 系统示值误差:不大于0.5%±3με;

1.11 零漂:不大于3με/4h(单次采样条件下测量);

1.12 自动平衡范围:±15000με(应变计阻值的±1.5%);

1.13 长导线电阻修正范围:0.0~100Ω;

1.14 无线通讯:ZigBee无线网络通讯实现无线静态应变测量。在视距情况下,模块间通讯距离最远可达500m;

1.15 内置缓存容量:8G;

1.16 最长工作时间:12小时;

1.17 外形尺寸:

1.17.1应变采集模块:222mm(长)×110mm(宽)×32mm(高);

1.17.2无线通讯控制器:65mm(长)×30mm(宽)×16mm(高);

1.18 仪器自重:

1.18.1应变采集模块:约0.8kg;

1.18.2通讯控制器:约0.1kg。
2、使用环境
使用环境适用于GB6587-2012-Ⅱ组条件。

2.1温度:

⑴贮存条件:-40℃~60℃

⑵极限条件:-10~50℃

⑶工作范围:0~40℃

2.2湿度:

⑴工作范围:40℃(20~90)%RH

⑵贮存条件:50℃ 90%RH24h

2.3振动(非工作状态):

⑴频率循环范围:5~55~5Hz

⑵驱动振幅(峰值):0.19mm

⑶扫频速率:小于或等于1倍频程/min

⑷在共振点上保持时间:10min

⑸振动方向:x、y、z

系统框图
1、系统连接图

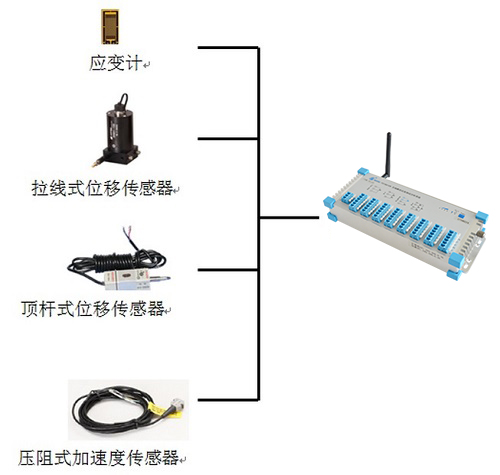

1.1仪器和传感器连接,如图1所示:
图1 仪器与传感器连接

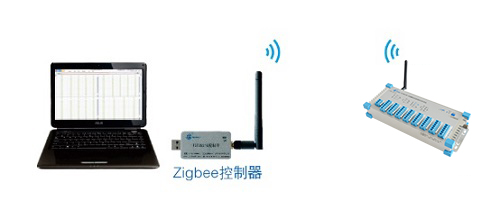

1.2单模块连接,如图2所示:
    图2 单模块与计算机连接

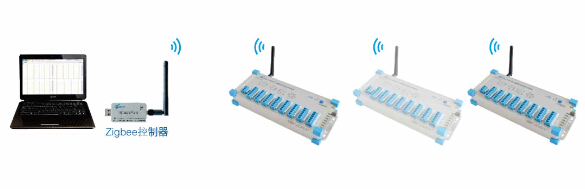

1.3多模块连接(zigbee),如图3所示:
图3 多模块与计算机连接(zigbee)

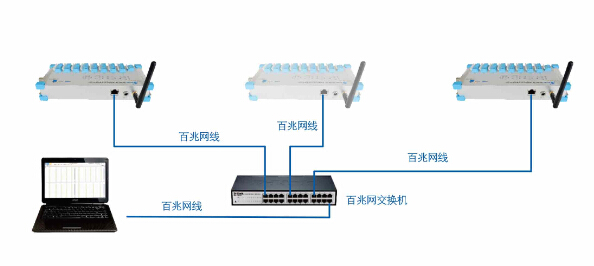

图4 多模块与计算机连接(百兆网)
