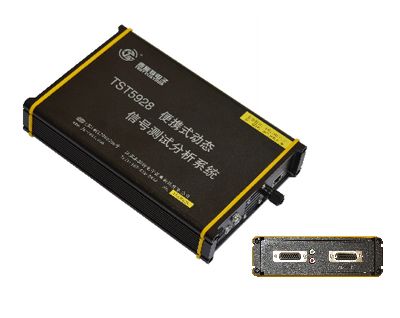

TST5928分布式动态应变仪
概述:

TST5928动态应变仪采用以太网供电技术和IEEE 1588同步(网络测量和控制系统网络同步技术),广泛应用于大数据时代的数据信号采集及分析;

1、适用范围

1.1 内置了24V/4mA偏置电路,采集IEPE压电式加速度传感器和传声器的输出信号;

1.2 电压输入,对各种电压信号进行精确测量;
2、特点

2.1 完整的硬件和软件环境,兼容各种电量和传感器输出信号的采集和分析;

2.2 模块一花设计,通道灵活配置,以太网通讯实现通道无限扩展;

2.3 支持TEDS传感器接入,根据国际标准,进行传感器参数自动导入;

2.4 千兆以太网通讯及POE供电(也可外部供电),将TST5928置于测点附近,组成多模块分布式测试系统;

3.5 IEEE 1588精密时间协议,实现所有通道同步采样,同步误差不大于200ns;;

2.6 每通道独立的24位 A/D转换器;

2.7 DMA方式实时数据传送,保证了数据传送的高速、稳定、不漏码、不死机;

2.8 实现了数据实时传输、实时显示,利用计算机的硬盘,长时间实时、无间断记录多通道信号;

技术指标

1、技术指标

1.1 通道数:8通道/台;

1.2 输入阻抗:10MΩ+10MΩ;

1.3 同步方式:交换机1588时钟同步,同步误差不大于200nS;

1.4 通讯方式:以太网通讯;

1.5 输入方式:GND、SIN-DC、DIF-DC、AC、IEPE;

1.6 采样速率:8通道同步,最高采样速率100kHz;

1.7 频响:DC~50kHz;(20kHz平坦,截止频率处-3dB);

1.8 抗混滤波器:

a) 截止频率:采样速率的1/2.56倍,设置采样速率时同时设定;

b) 阻带衰减:-120dB/oct;

c) 平坦度(分析频率范围内):±0.05dB;

1.9 A/D转换器:24bit A/D;

1.10 支持TEDS传感器接入;

1.11 电压测量满度值:±5V、±2V、±1V、±0.5V、±0.2V、±0.1V;

1.12 共模抑制比:≥100dB;

1.13 低通滤波器:

a) 截止频率:3kHz、300Hz、30Hz、PASS;

b) 平坦度:小于0.1dB(1/2截止频率内);

c) 阻带衰减:大于-18dB/oct;

1.14 电压测量:

a) IEPE电源:4mA/24V;

b) 频响:0.5Hz~50kHz;(20kHz平坦,截止频率+0.5dB~-3dB)

c) 电压示值误差:≤0.2%FS;

d) 具有TEDS功能:能够读取智能传感器信息;

e) 通道隔离度:≥80dB;

f) 通道一致性:(满足A级);

g) 相位差:±1°;

h) 幅值比:±0.1dB;

1.15 机号可以程控设置;

1.16 指示灯类型:具备同步指示灯、电源灯、采样灯;

1.17 供电方式:POE供电或者外部5V供电;

1.18 仪器尺寸:188mmÍ102mmÍ32mm;

1.19 重量:0.3kg;
2、使用环境

2.1 温度:

(1)贮存条件:-40℃~60℃;

(2)极限条件:-10~50℃;

(3)工作范围:0~40℃;

2.2 湿度:

(1)工作范围:40℃(20~90)%RH;

(2)贮存条件:50℃ 90%RH24h;

2.3 振动(非工作状态):

(1)频率循环范围:5~55~5Hz;

(2)驱动振幅(峰值):0.19mm;

(3)扫频速率:小于或等于1倍频程/min;

(4)在共振点上保持时间:10min;

(5)振动方向:x、y、z。

系统框图

1、系统连接图

数据采集系统与计算机通过百兆以太网通讯,通过网络技术,可实现无限多通道扩展并行采样,实时进行信号采集、储存、显示和分析等。

1.1 仪器与多种传感器的连接,如图1所示:

图1传感器与仪器连接
1.2单台工作如图2所示:
图2 百兆网单台工作
1.3  多台仪器级联工作如图3所示:
图3 多台仪器通过以太网级联工作
